我廠新生產研發的XXG-C系列軸流式氣體過濾器為反流式過濾器,主要用于各類輸氣管道系統的氣體過濾,保證管路系統設備的正常運行。該系列過濾器過濾面積大,效率高,壓損小,使用安裝簡便。
我廠新生產研發的XXG-C系列軸流式氣體過濾器為反流式過濾器,主要用于各類輸氣管道系統的氣體過濾,保證管路系統設備的正常運行。該系列過濾器過濾面積大,效率高,壓損小,使用安裝簡便。該系列產品分C1型軸式連接(如圖1中C1型)和C2型直角式連接(如圖1中C2型)兩種安裝形式。另外還有G型過濾器、Y型過濾器。
主要技術參數:
設計壓力等級:1.6MPa、2.5MPa、4.0MPa、6.3MPa
額定工作壓力:1.6MPa、2.2MPa、3.2MPa、4.5MPa
過濾精度:5μm、20μm、50μm、100μm


|
類型
|
過濾面積
m2
|
φA
mm
|
φB
mm
|
φC
mm
|
濾芯材質
|
不銹鋼網
|
1″
|
0.02
|
58
|
45
|
85
|
2″
|
0.04
|
80
|
52
|
160
|
3″
|
0.05
|
108
|
80
|
160
|
4″
|
0.08
|
123
|
92
|
200
|
6″
|
0.16
|
220
|
190
|
230
|
8″
|
0.16
|
220
|
190
|
230
|
12″
|
0.48
|
380
|
330
|
400
|
|

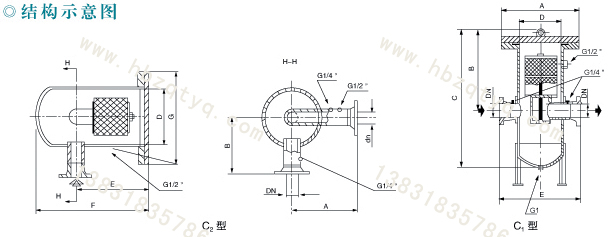

TDG1型外形尺寸見圖1中C1和表2:
型號規格
|
DN
mm
|
DN
inch
|
A
mm
|
B
mm
|
C
mm
|
D
mm
|
E
mm
|
重量
kg
|
濾芯
|
|
數量
|
XXG-C1/40
|
40
|
11/2″
|
220
|
220
|
362
|
114
|
215
|
5
|
2″ |
1
|
XXG-C1/50
|
50
|
2″
|
220
|
220
|
362
|
114
|
250
|
5
|
2″ |
1
|
XXG-C1/65
|
65
|
21/2″
|
285
|
230
|
410
|
168
|
320
|
21
|
3″ |
1
|
XXG-C1/80
|
80
|
3″
|
285
|
240
|
410
|
168
|
350
|
30
|
3″ |
1
|
XXG-C1/100
|
100
|
4″
|
340
|
300
|
480
|
219
|
420
|
44
|
4″ |
1
|
XXG-C1/125
|
125
|
5″
|
460
|
360
|
570
|
325
|
600
|
65
|
6″ |
1
|
XXG-C1/150
|
150
|
6″
|
460
|
360
|
570
|
325
|
600
|
123
|
6″ |
1
|
XXG-C1/200
|
200
|
8″
|
460
|
380
|
630
|
325
|
600
|
170
|
8″ |
1
|
XXG-C1/250
|
250
|
10″
|
715
|
620
|
730
|
530
|
900
|
210
|
12″ |
1
|
XXG-C1/300
|
300
|
12″
|
715
|
620
|
730
|
530
|
900
|
210
|
12″ |
1
|
TDG2型外形尺寸見圖1中C2和表3:
型號規格
|
DN
mm
|
DN
inch
|
A
mm
|
B
mm
|
D
mm
|
E
mm
|
F
mm
|
G
mm
|
重量
kg
|
濾芯
|
類型
|
數量
|
XXG-C2/40
|
40
|
11/2″
|
150 |
150 |
114
|
220
|
362
|
220
|
5
|
2″
|
1
|
XXG-C2/50
|
50
|
2″
|
150 |
150 |
114
|
220
|
362
|
220
|
5
|
2″
|
1
|
XXG-C2/65
|
65
|
21/2″
|
160 |
160 |
168
|
230
|
410
|
285
|
21
|
3″
|
1
|
XXG-C2/80
|
80
|
3″
|
175 |
175 |
168
|
240
|
410
|
285
|
30
|
3″
|
1
|
XXG-C2/100
|
100
|
4″
|
210 |
210 |
219
|
300
|
480
|
340
|
44
|
4″
|
1
|
XXG-C2/125
|
125
|
5″
|
300 |
300 |
325
|
360
|
570
|
460
|
65
|
6″
|
1
|
XXG-C/150
|
150
|
6″
|
300 |
300 |
325
|
360
|
570
|
460
|
123
|
6″
|
1
|
XXG-C2/200
|
200
|
8″
|
300 |
300 |
325
|
380
|
630
|
460
|
170
|
8″
|
1
|
XXG-C2/250
|
250
|
10″
|
450 |
450 |
530
|
620
|
730
|
715
|
210
|
12″
|
1
|
XXG-C2/300
|
300
|
12″
|
450 |
450 |
530
|
620
|
730
|
715
|
210
|
12″
|
1
|
