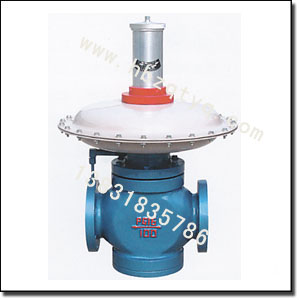

RTZ-31(21)/※KI系列直接作用式調壓器主要適用于直燃機組、燃?xì)忮仩t、小區供氣及大型窯爐減壓穩定使用。
產品用途
主要適用于直燃機組、燃?xì)忮仩t、小區供氣及大型窯爐減壓穩定使用。
產品特點
1、流通能力大,控制精確。
2、反應速度快、能與電磁閥一起使用。
3、結構簡單,維護方便,可在線維修。
主要技術參數:
·進口壓力P1:0.01~0.4MPa
·出口壓力P2:1~30KPa
·穩壓精度δP2:±10%
·關閉壓力Pb:≤1.25P2
·工作溫度:-20℃~60℃
·工作介質:天燃?xì)狻⒚簹狻⑹鸵夯瘹狻⑼咚箽狻⒓捌渌鼰o腐蝕性氣體。
流量表:
出口壓力
P2(KPa)
|
進口壓力
P1(MPa)
|
RTZ-31(21)/50K
|
RTZ-31(21)/80K
|
RTZ-31(21)/100K
|
RTZ-31(21)/150K
|
RTZ-31(21)/200K
|
1-10
|
0.02
|
150
|
200
|
510
|
1140
|
1300
|
0.05
|
230
|
288
|
710
|
1800
|
1900
|
0.10
|
340
|
410
|
1050
|
2700
|
2950
|
0.15
|
420
|
540
|
1370
|
2410
|
3500
|
0.20
|
550
|
650
|
1650
|
4250
|
4300
|
0.30
|
725
|
860
|
2200
|
5600
|
5900
|
0.40
|
900
|
1100
|
2750
|
5800
|
6000
|
10-30
|
0.02
|
120
|
150
|
380
|
1000
|
1100
|
0.05
|
210
|
280
|
650
|
1500
|
1700
|
0.10
|
340
|
400
|
1030
|
2600
|
2800
|
0.15
|
420
|
540
|
1370
|
3410
|
3600
|
0.20
|
550
|
650
|
1650
|
4200
|
4400
|
0.30
|
725
|
850
|
2200
|
5400
|
5500
|
0.40
|
900
|
1100
|
2750
|
5800
|
5980
|
外形尺寸表:
型號規格
|
L(mm)
|
A(mm)
|
H(mm)
|
H1(mm)
|
通徑DN(mm)
|
連接法蘭標準
|
RTZ-31(21)/50K
|
254
|
435
|
630
|
120
|
50
|
GB/T9119-2000
|
RTZ-31(21)/80K
|
280
|
435
|
680
|
130
|
80
|
RTZ-31(21)/100K
|
350
|
515
|
750
|
150
|
100
|
RTZ-31(21)/150K
|
450
|
515
|
940
|
210
|
150
|
RTZ-31(21)/200K
|
450
|
515
|
940
|
210
|
200
|
